Воздушно-сортировочная мельница

Комплексная конструкция дробления и сортировки.

  • Интегрированная технология дробления и сортировки представляет собой комплексную конструкцию, обеспечивающую возможность регулировки размера частиц путем манипуляций с колесом сортировки. Ротор сортировки может быть установлен как горизонтально, так и вертикально.
  • Адаптивность дробильного ротора в соответствии с характеристиками материала позволяет гибко изменять его форму, что ведет к получению различных дробящих мощностей и повышению эффективности процесса дробления. Для ключевых компонентов используются керамические материалы, обеспечивая полное отсутствие контакта с металлом на протяжении всего процесса дробления и соответствуя требованиям по чистоте материалов.
  • Система способна производить материалы с различными размерами частиц одновременно. Она обладает герметичностью, минимальным уровнем пыли, низким шумом и обеспечивает чистый и экологически безопасный производственный процесс.

Производительность и размеры частиц оборудования могут варьироваться в зависимости от типа материалов и специфики отрасли. Для выбора оборудования с оптимальными характеристиками для ваших нужд, свяжитесь с нашим инженером. Наш специалист ответит вам в течение 6 часов (в рабочее время), чтобы обсудить все технические требования и особенности оборудования.

Получить консультацию
+7 (921) 054-95-11

Описание и принцип работы

Принцип работы данной системы заключается в равномерной подаче материалов в дробильную камеру через систему подачи. Здесь они подвергаются воздействию высокоскоростного вращающегося дробильного диска, а также центробежной силы, взаимодействуя с зубчатым венцом дробления. Под воздействием различных комплексных сил, таких как обрезка, трение и столкновение, материал разрушается.

Измельченные частицы направляются в зону сортировки с использованием воздушного потока. Сортировка происходит с помощью регулируемого сортировочного колеса, изменение частоты которого позволяет разделять крупные и мелкие материалы. Те частицы, которые соответствуют установленным размерам, направляются через сортировочное колесо в циклонный сепаратор и пылеуловитель для сбора частиц, в то время как крупные частицы возвращаются в зону дробления для дальнейшего процесса разрушения.

Технические характеристики

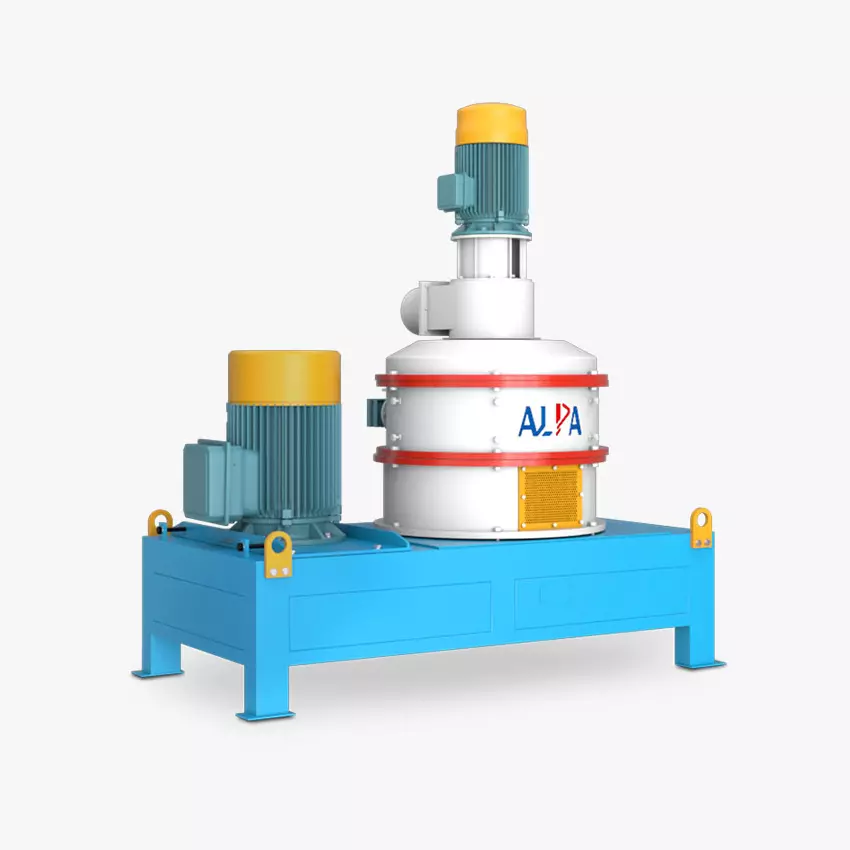

Технические параметры воздушно-сортировочной мельницы серии CSM-V

Параметр / Модель 280 350 410 510 710 760 900 1000 1100 1250 1500 2000
Диаметр дробящего диска мм 280 340 410 510 710 760 900 1000 1100 1250 1500 2000
Диаметр дробящего зубчатого венца мм 290 350 420 520 720 770 910 1010 1110 1260 1510 2010
Скорость об / мин дробящего диска 7500 6215 4800 4200 3000 2800 2350 2100 1920 1800 1500 1120
Линейная скорость самого дальнего конца дробящего диска, м / с 110,0 110,6 103,0 112,2 111,5 111,4 110,7 110,0 110,6 117,3 117,0 117,0
Мощность двигателя дробления, кВт 7,5 11~15 22 30 45 55 75~90 90 110~132 160~200 250 355
Номинальная мощность двигателя, кВт 2,2 3 4 5,5 7,5 7,5~11 15 15~22 22~30 22~37 45~55 55~75
Скорость вращения сортировочного колеса об / мин (макс.) 4500 4000 3250 3000 2920 2500 2200 2000 1800 1800 1500 1150
Объем обрабатываемого воздуха м3/ч (макс) 700 1200 1800 3000 4500 5400 8000 10000 12000 16500 22500 36000

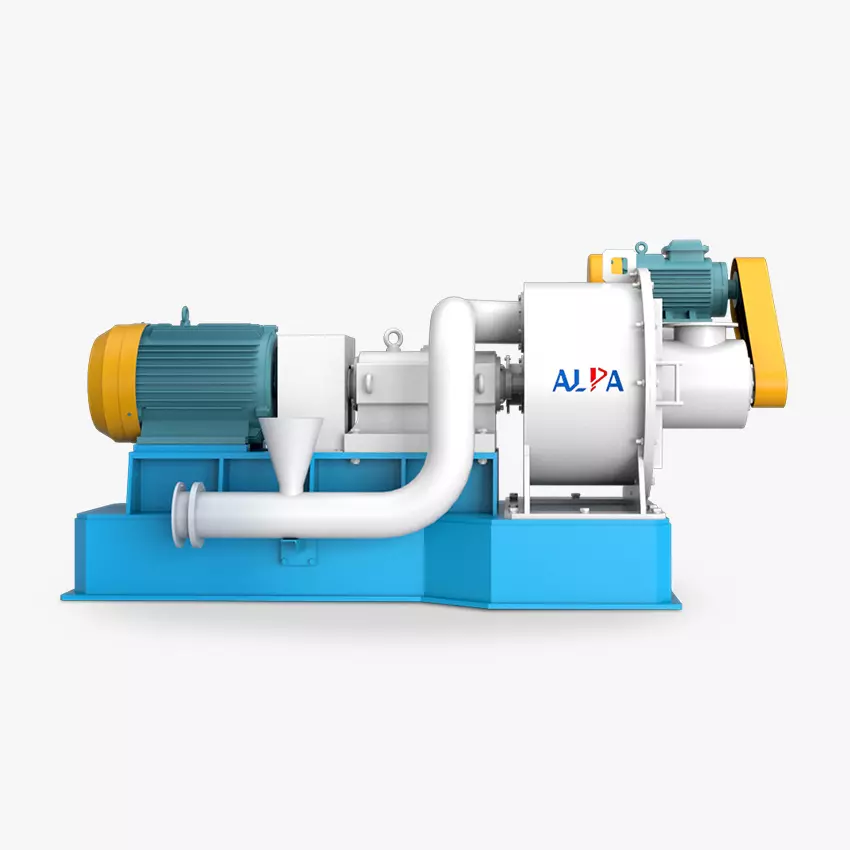

Технические параметры воздушно-сортировочной мельницы серии CSM-H

Параметр / Модель 280 400 510 710 1000 1250 1500
Диаметр дробящего диска мм 280 410 510 710 1000 1250 1500
Скорость об / мин дробящего диска 7500 4800 4200 3000 2100 1800 1500
Линейная скорость самого дальнего конца дробящего диска, м / с 110,0 103,0 112,2 111,5 110,0 117,0 117,0
Мощность двигателя дробления, кВт 7,5 22 30 45 75~90 132~160 200~250
Номинальная мощность двигателя, кВт 3 5,5 7,5 15 22 30 45
Скорость вращения сортировочного колеса об / мин (макс.) 8500 6000 4650 3300 2400 1900 1500
Объем обрабатываемого воздуха м3/ч (макс) 600 1800 3000 4500 7500 12000 16500

Технические параметры воздушно-сортировочной мельницы серии CSM-VD

Параметр / Модель 280 350 450 510 710 900 1100
Диаметр дробящего диска мм 280 350 450 510 710 900 1100
Скорость об / мин дробящего диска 7000 5600 4350 3850 2760 2350 1920
Линейная скорость диска дробления м/сек 102,6 102,6 102,5 102,6 102,6 110,7 110,6
Мощность двигателя дробления, кВт 7,5 11 22 30 45 75~90 110~132
Номинальная мощность двигателя, кВт 1,5 3 5,5 5,5 7,5 15 30
Скорость вращения сортировочного колеса об / мин (макс.) 4500 4000 3200 3000 3000 2200 2000
Объем обрабатываемого воздуха м3/ч (макс) 600 1200 2400 3000 4500 8000 12000

Технические параметры воздушно-сортировочной мельницы серии CSM-HJ

Параметр / Модель 400 500 630 800 1000 1250 1500
Диаметр дробящего диска мм 410 510 630 760 1000 1250 1500
Скорость об / мин дробящего диска 4800 4200 3380 2800 2100 1800 1500
Линейная скорость диска дробления м/сек 103,0 112,2 111,4 111,4 110,0 117,3 117,0
Мощность двигателя дробления, кВт 22 30 37 55 90 160~200 250
Номинальная мощность двигателя, кВт 4 5,5 7,5 7,5~11 15~22 22~37 37~45
Скорость вращения сортировочного колеса об / мин (макс.) 6000 4650 4000 3000 2400 1900 1500
Объем обрабатываемого воздуха м3/ч (макс) 1600 3000 5400 5400 10000 16500 22500

Примечание: Производственные мощности, размер материала, удельный вес, твердость, влажность и другие показатели тесно связаны между собой. Параметры, указанные выше, предоставлены для ознакомления. За подробной информацией свяжитесь с нашим инженером.
