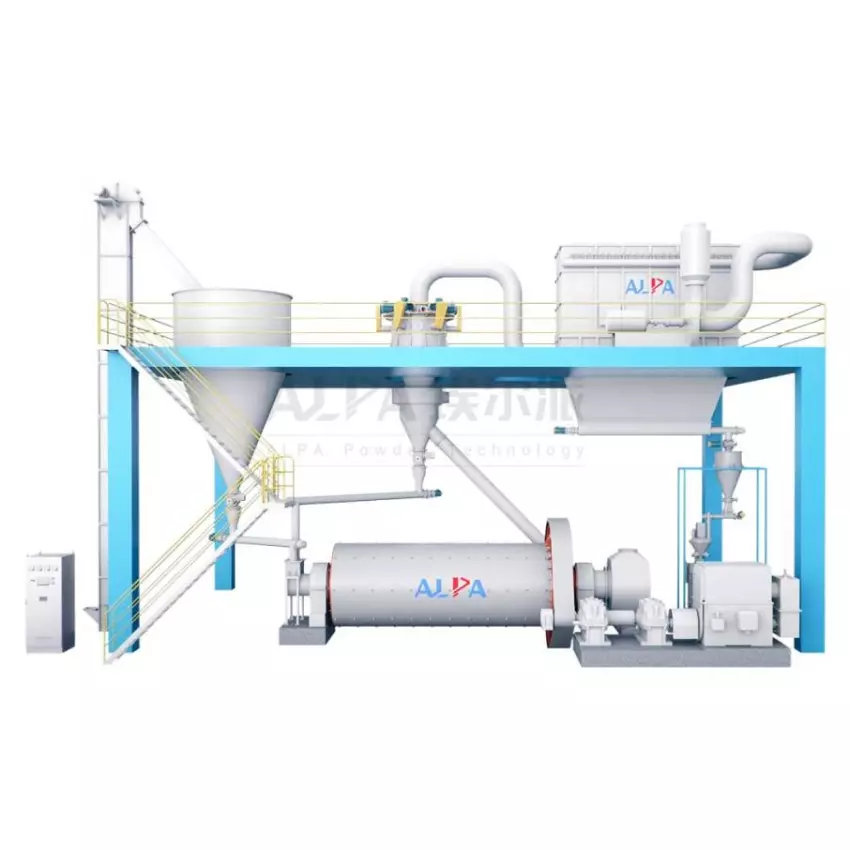

Шаровая мельница с линией сортировки
Специализированная линия для производства микропорошка кремния (ультратонкого кварцевого порошка)
Эта производственная линия соответствует международным стандартам и оснащена классификатором, позволяя производить продукцию с различными размерами частиц.
Особенности продукции:
- Гибкое управление размером частиц;
- Специальная конструкция для снижения шума и выбросов;
- Автоматизированное управление для простоты использования;
- Предоставление индивидуальных решений в соответствии с масштабами инвестиций;
- Дополнительные услуги с добавленной стоимостью.
Применяемые материалы:
- Кварц, карбонат кальция (кальцит, мрамор, известняк, мел), циркон, полевой шпат, барит, каолин, доломит, магнезит, глинозем, сверхтонкий цемент, рудный и стальной шлаки, а также другие материалы.
Производительность и размеры частиц оборудования могут варьироваться в зависимости от типа материалов и специфики отрасли. Для выбора оборудования с оптимальными характеристиками для ваших нужд, свяжитесь с нашим инженером. Наш специалист ответит вам в течение 6 часов (в рабочее время), чтобы обсудить все технические требования и особенности оборудования.
+7 (921) 051-22-90
Описание и принцип работы
Система шаровой мельницы с классификатором: ключевые характеристики.
- Шаровая мельница имеет уникальную конструкцию и оптимально подобранные мелющие тела для идеальной тонкости помола. Решетчатая пластина для разгрузки обеспечивает плавный выход сырья, исключая необходимость охлаждения цилиндра.
- Контролируемая подача сырья в шаровую мельницу обеспечивает стабильность процесса измельчения, даже при изменении плотности сырья, что гарантирует точность и максимальную эффективность.
- Использование многоатомных спиртов, полиамидов и других шлифовальных добавок, точно дозируемых через насос, улучшает эффективность шлифования и стабильность продукции, особенно в производстве пластика, лакокрасочных материалов и бумаги.
- С применением одного или нескольких классификаторов можно производить продукты различной крупности. Возможность изменения спецификаций в любое время обеспечивает гибкость производства. Многороторный классификатор обеспечивает высокую эффективность до 90% при 2 мкм.
- Классификатор оснащен датчиками скорости и системой управления, контролирующими температуру, давление и объем воздуха, а также компенсирующими потери давления на фильтре, что гарантирует качество продукции.
- В силосах используется высококачественный индикатор уровня сырья для автоматического контроля производства.
- Конвейерная система, соответствующая стандартам DIN и ISO, обеспечивает высокую надежность.
- Автоматическая система управления обеспечивает стабильную работу оборудования с низким энергопотреблением.
- Мирового класса полностью автоматическая упаковочная и паллетизационная система, экологичная, включая оптимизацию размеров для транспортировки.
- Фильтр с высокой эффективностью пылеулавливания соответствует европейским экологическим требованиям.
- Система оснащена устройствами измерения и контроля, соответствующими стандартам ISO9000 и ISO9001.
- Предоставление комплексных услуг "под ключ", включая проектирование, монтаж, наладку и обучение персонала.
- Возможность снижения инвестиционных затрат за счет частичного или полного производства оборудования в Китае, реконструкции существующих линий, предоставления бывшего в употреблении оборудования и технических консультаций.
- Полное понимание рынка карбоната кальция и потребностей конечных пользователей обеспечивает техническую поддержку и помогает пользователям сохранять лидирующие позиции в рыночной конкуренции.
Принцип работы
Принцип работы этого процесса начинается с грубого измельчения материала, который затем направляется в шаровую мельницу через устройство регулируемой подачи. В процессе помола используется кинетическая энергия от вращения мельницы, что приводит к столкновению, измельчению и дроблению материала. Далее измельченный материал поступает в всасывающий резервуар через выходной отсек шаровой мельницы. Под воздействием отрицательного давления материал перемещается в классификатор для сортировки. Тонкий порошок улавливается циклонным коллектором или пылесосом. После классификации крупные частицы попадают из нижней части классификатора и возвращаются в шаровую мельницу через подающую трубу для дальнейшего помола.
Технические характеристики и параметры основного оборудования сортировочной линии шаровой мельницы
| Ball mill model | IBM1830 | IBM2200 | IBM2400 | IBM2600 | IBM2800 | IBM3000 | |
|---|---|---|---|---|---|---|---|
| Boll mill power(kW) | 220 | 320 | 450 | 630 | 710 | 800 | |
| Classifier | Model | 1 machine FW630/4 | 1 machine FW630/6 | 2 machine FW630/4 | 1 machine FW630/6 | 1 machine FW800/4+1 machine FW800/6 | 2 machine FW800/6 |
| Power kW | 192 | 290 | 384 | 580 | 670 | 764 | |
| Auxiliary equipment power(kW) | Crush system | 37 | 55 | 65 | 90 | 90 | 110 |
| Conveyor packaging | 11 | 22 | 22 | 30 | 37 | 37 | |
| Air compressor | 18.5 | 30 | 45 | 55 | 75 | 90 | |
| Particle size and productivity(t/h) | D97 15μm | 2.7 | 4 | 5.4 | 8 | 9.4 | 11 |
| D97 10μm | 2 | 3 | 4 | 6 | 7 | 8 | |
| D97 5μm | 0.9 | 1.3 | 1.8 | 2.7 | 3 | 3.6 |
