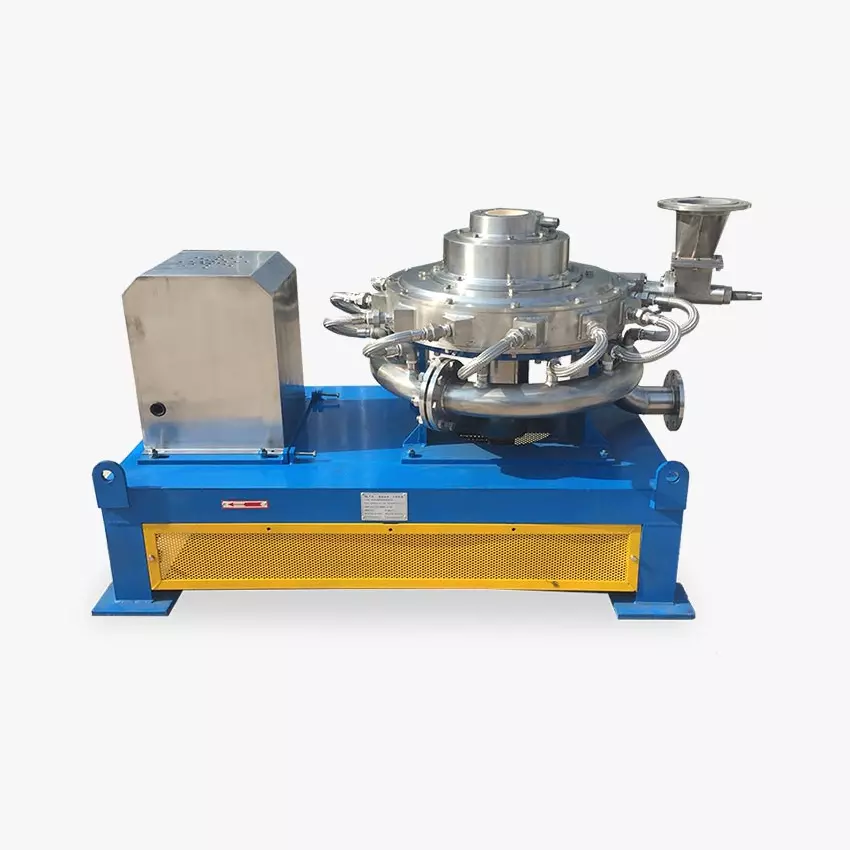

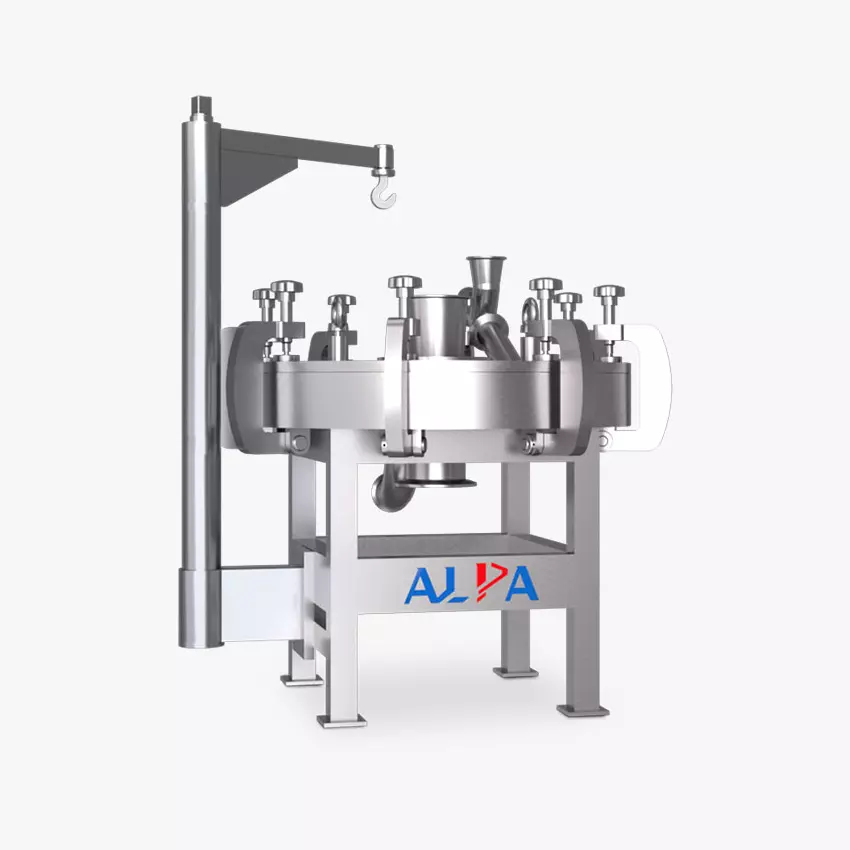

Дисковая струйная мельница
- Струйная мельница идеально подходит для сухого помола множества материалов с твердостью до 9 по шкале Мооса, особенно ценна она в работе с материалами, отличающимися высокой твердостью, чистотой и добавочной стоимостью.
- Этот тип мельницы обеспечивает стабильный или низкотемпературный помол, отлично подходя для обработки термочувствительных материалов с низкой температурой плавления, а также для сахарных и летучих веществ.
- Размер частиц конечного продукта может быть легко настроен в пределах от 2 до 100 микрометров (D50).
- Мельница не имеет вращающихся элементов, что упрощает ее разборку и очистку. Корпус изготовлен из одного цельного куска стали с обработкой на станках с ЧПУ, исключая сварные швы.
- Система мельницы позволяет легко провести процедуры очистки (CIP) и стерилизации (SIP).
Производительность и размеры частиц оборудования могут варьироваться в зависимости от типа материалов и специфики отрасли. Для выбора оборудования с оптимальными характеристиками для ваших нужд, свяжитесь с нашим инженером. Наш специалист ответит вам в течение 6 часов (в рабочее время), чтобы обсудить все технические требования и особенности оборудования.
Получить консультацию
+7 (921) 051-22-90
+7 (921) 051-22-90
Описание и принцип работы
Сжатый газ пропускается через эжектор питателя для транспортировки измельченного сырья в дробильную камеру. Под действием мощного потока воздуха из нескольких сопел сырье направляется к стенке дробильной камеры под касательным углом, обеспечивая эффективное измельчение за счет трения.
Тонкость помола можно регулировать, изменяя глубину дробильной камеры, давление дробления или скорость подачи. В сравнении с струйными дробилками с псевдоожиженным слоем, данная система обеспечивает меньшую степень контроля над тонкостью измельчения.
Технические характеристики
Технические параметры дисковых струйных мельниц серии MQP
| Параметр / Модель | MQP01 | MQP02 | MQP03 | MQP06 | MQP10 | MQP20 | MQP30 | MQP40 | MQP60 | MQP80 | MQP100 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Размер подаваемого материала мм | <1 | <1 | <1 | <1 | <1 | <2 | <2 | <2 | <2 | <2 | <2 |
| Размеры продукта D97: мкм | 5~45 | 5~45 | 5~45 | 5~45 | 5~45 | 5~45 | 5~45 | 5~45 | 5~45 | 5~45 | 5~45 |
| Обрабатываемое количество: кг/ч | 0,02~0,1 | 1~10 | 5~30 | 10~20 | 50~500 | 100~800 | 200~1000 | 500~2000 | 1000~3000 | 4000~6000 | |
| Расход сжатого газа м³ / мин | 1 | 3 | 6 | 10 | 20 | 30 | 40 | 60 | 80 | 100 | |
| Давление сжатого воздуха Мпа | 0,6~1 | 0,6~1 | 0,6~1 | 0,6~1 | 0,6~1 | 0,6~1 | 0,6~1 | 0,6~1 | 0,6~1 | 0,6~1 | 0,6~1 |
| Количество сопел | 5 | 4 | 6 | 6 | 8 | 12 | 16 |
Технические параметры дисковых струйных мельниц серии MQPW
| Параметр / Модель | MQPW06 | MQPW10 | MQPW15 | MQPW20 | MQPW30 |
|---|---|---|---|---|---|
| Размер подаваемого материала мм | <2 | <3 | <3 | <3 | <3 |
| Размеры продукта D97: мкм | 8~150 | 8~150 | 8~150 | 10~150 | 10~150 |
| Обрабатываемое количество: кг/ч | 10~200 | 20~400 | 50~800 | 150~1500 | 300~2000 |
| Расход сжатого газа м³ / мин | 6 | 10 | 15 | 20 | 30 |
| Давление сжатого воздуха Мпа | 0,7~0,85 | 0,7~0,85 | 0,7~0,85 | 0,7~0,85 | 0,7~0,85 |
| Установленная мощность кВт | 30~37 | 65~85 | 85~100 | 120~142 | 175~200 |
